| 원래 장소: | 중국 |
| 브랜드 이름: | OEM |
| 인증: | CE;ISO |
| 최소 주문 수량: | 양도할 수 있는 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지에 의하여 Stardard 수출 패킹 |
| 배달 시간: | 5-10Days |
| 지불 조건: | L/C, T/T, 서부 동맹 |
| 공급 능력: | 달 당 20,000 PC |
| 제품 이름: | 압력 감지기 | 압력 범위: | 0~100/700kPa |
|---|---|---|---|
| 전력 공급: | 5V 또는 3.3V | 출력 신호: | 0.5-4.5V (또는 0.2-2.7 또는 주문을 받아서 만드는) |
| 정확도: | 1% | 압력 유형: | 절대 |
| 측정된 매체: | 공기 가스 또는 액체 | 보상된 임시 직원.: | 0-60 ' C |
| 저장 임시 직원.: | -40 ~ 150' C | 하중 초과 압력: | 2X |
| 하이 라이트: | 5V atmospheric pressure transmitter,Amplified atmospheric pressure transducer,700kPa sensor atmospheric pressure |
||
특징
신청
자동 전자공학 분야를 위해 타이어 압력 미터와 같은 차 pump.etc.
기압계를 위해, 고도계, 진공 압력 measurement.etc.
압력 미터 또는 압력 관제사 등을 위해.
성능 매개변수
특별한 다른 규정이 없으면, 측정은 25%~85%에서 배열하는 25±1℃와 습도의 온도에 5 Vdc의 공급 전압으로 가지고 갔습니다.
| 품목 | 자료 | 단위 |
| 전력 공급 | 5 3.3 | V |
| 압력 범위 | 0~100/350/700 | kPA |
| 출력 신호 | 0.5-4.5 (또는 관례에 의하여) | V |
| 정확도 | ±1.0 | %Span |
|
영 Temp.Coefficient |
±0.03 | %FS/℃ |
|
경간 Temp.Coefficient |
±0.03 | %FS/℃ |
| 장기적 안정성 (1year) | ±0.5 | %Span |
| 압력에 | 2X (≥500kPa) | Reted |
| 보상 임시 직원. | 0 ~ 60/32~ 140 | ℃/℉ |
| 주위 임시 직원. | -10 ~ 85/14 ~ 185 | ℃/℉ |
| 저장 임시 직원. | -40 ~ 150/-40년 ~ 302 | ℃/℉ |

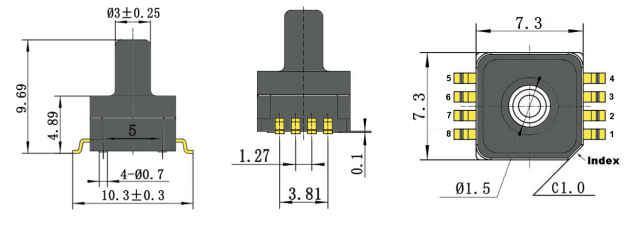

Dimension&Eletric 연결 (단위: mm/Inch)
PIN 정의
|
1 |
3 |
7 |
2,4,5,6,8 |
|
산출 |
Power+ |
GND |
N/C |
주:
1개의 N/C 핀은 뜨를 남겨두어야 합니다
2, 지도 핀의 납땜: 250' 최대 5 SEC 동안 C.
3개는, VDD와 GND 사이 0.1uf 축전기를 추가합니다.

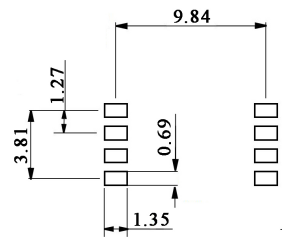

추천된 발자국
상기 발자국 배치는 썰물 또는 수동 납땜에 의하여 PC 보드와 감지기 핀 사이 적당한 납땜 연결 공용영역을 때 과정 지킵니다.
주
1. 납땜 그리고 집합 도중 ESD 보호를 실행하십시오.
2. 전압 (6.5Vdc)를 과대 적재하거든 현재 (5mA)는 ASIC를 점화할지도 모릅니다.
3. 매체는 압력을 가한 부속과 호환이 되어야 합니다.
4. 모수와 신청에 특별한 요구를 위해 저희에게 연락하십시오
