| 원래 장소: | 중국 |
| 브랜드 이름: | OEM |
| 인증: | CE;ISO |
| 최소 주문 수량: | 양도할 수 있는 |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 판지에 의하여 Stardard 수출 패킹 |
| 배달 시간: | 5-10Days |
| 지불 조건: | L/C, T/T, 서부 동맹 |
| 공급 능력: | 달 당 20,000 PC |

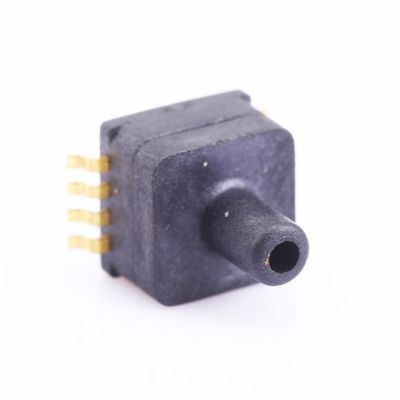

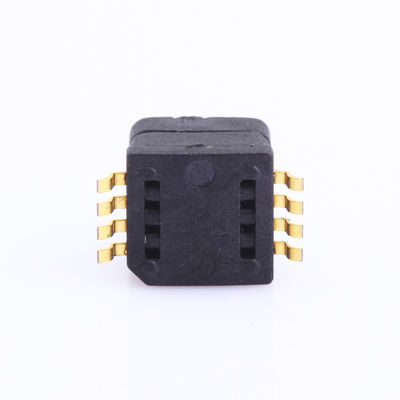

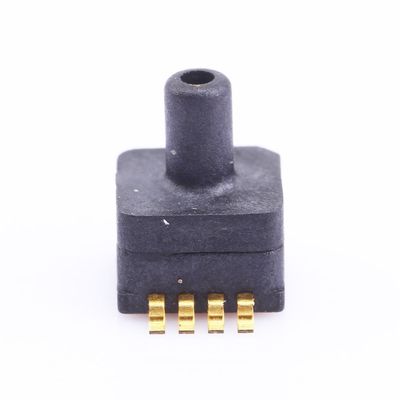

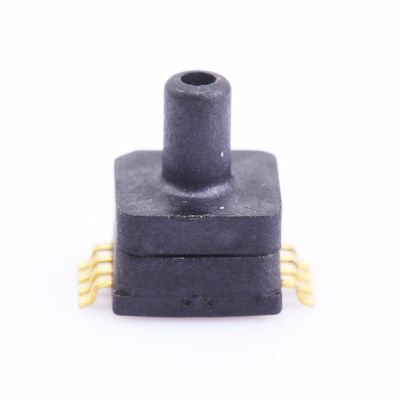

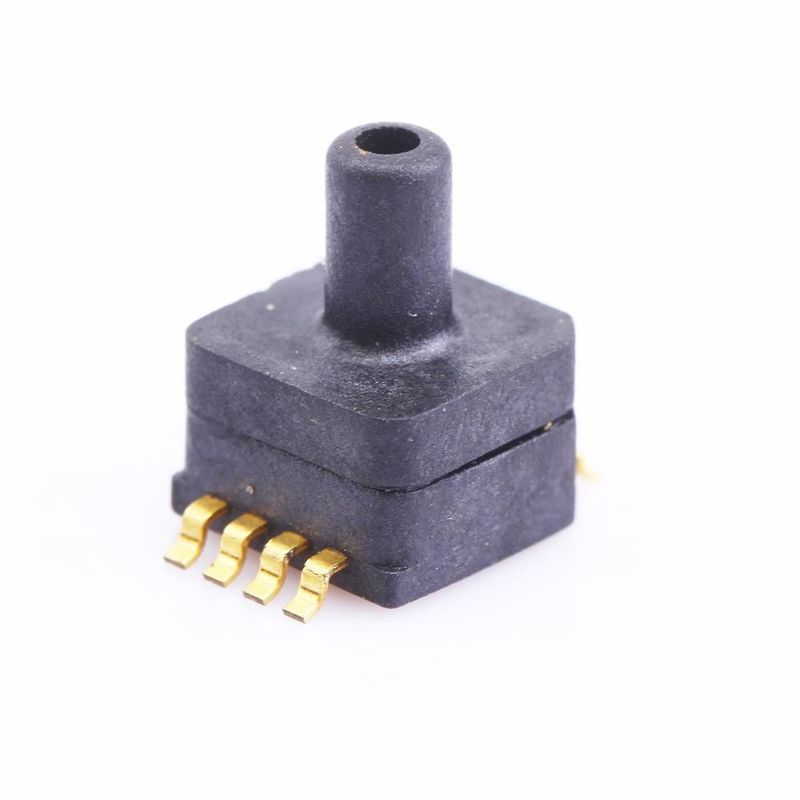

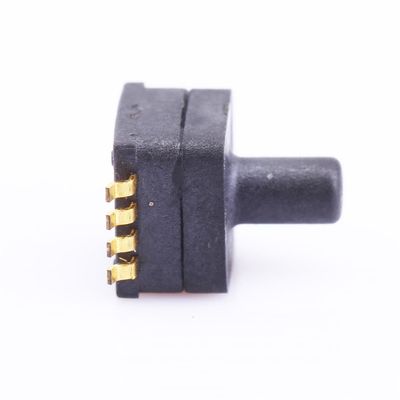

| 제품 이름: | 압력 감지기 | 압력 범위: | -100kPa~0kPa… 1000kPa |
|---|---|---|---|
| 전력 공급: | 5VDC | 출력 신호: | 0.5-4.5V |
| 정확도: | 1%Span | 압력 유형: | 계기 유형 |
| 측정된 매체: | 공기와 비 부식성 가스 또는 공기 액체 | 보상된 임시 직원.: | 0-60 ' C |
| 일 온도: | -40 ~ 125' C | 주위 임시 직원: | -10~85 ' C |
| 강조하다: | 실리콘 방수 압력 변형기,1000kPa 수위 압력 감지기,4.5V 디지털 방식으로 수압 감지기 |
||
특징
신청
공기 펌프, 공기 압축기, 압력 계기 및 미터 등을 위해.
의료 기기 자동, 액높이, 잠수 장비 등과 같은 다른 분야를 위해.
성능 매개변수
특별한 다른 규정이 없으면, 측정은 25%~85%에서 배열하는 25±1℃와 습도의 온도에 5 Vdc의 공급 전압으로 가지고 갔습니다.
| 품목 | 자료 | 단위 |
| 전력 공급 | 5 | Vdc |
| 출력 신호 | 0.5-4.5 (또는 관례에 의하여) | Vdc |
| 정확도 | ±1.0 | %Span |
|
영 Temp.Coefficient |
±0.03 | %FS/℃ |
|
경간 Temp.Coefficient |
±0.03 | %FS/℃ |
| 장기적 안정성 (1year) | ±1 | %Span |
| 압력에 | 2X (≤500kPa) | 정격 |
| 1.5X (≥500kPa) | ||
| 보상 임시 직원. |
0 ~ 60/32 ~ 140 |
℃/℉ |
| 주위 임시 직원. |
-10 ~ 85/14 ~ 185 |
℃/℉ |
| 저장 임시 직원. |
-40 ~ 125/-40년 ~ 257 |
℃/℉ |
Dimension&Electric 연결 (단위: mm/Inch)
PIN 정의
|
1 |
3 |
5 |
7 |
2/4 6/8 |
|
SDA |
VDD |
GND |
SCL |
NC |
주:
1개의 N/C 핀은 뜨를 남겨두어야 합니다
2, 지도 핀의 납땜: 250' 최대 5 SEC 동안 C.
3개는의 0.1uf 축전기 VDD와 GND 사이에서 연결되어야 합니다
주
1. 납땜 그리고 집합 도중 ESD 보호를 실행하십시오.
2. 전압 (6.5Vdc)를 과대 적재하거든 현재 (5mA)는 ASIC를 점화할지도 모릅니다.
3. 매체는 압력을 가한 부속과 호환이 되어야 합니다.
4. 모수와 신청에 특별한 요구를 위해 저희에게 연락하십시오.
