| 원래 장소: | 중국 |
| 브랜드 이름: | OEM |
| 인증: | CE;ISO |
| 최소 주문 수량: | 양도할 수 있는 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지에 의하여 Stardard 수출 패킹 |
| 배달 시간: | 5-10Days |
| 지불 조건: | L/C, T/T, 서부 동맹 |
| 공급 능력: | 달 당 20,000 PC |
| 사용법: | 압력 감지기 | 이론: | 저항 감지기 |
|---|---|---|---|
| 산출: | 아날로그 감지기 | 압력 유형: | M14 differentail 압력 |
| 증명서: | 세륨 ROHS | 항구: | Chengdu/상해 |
| 하이 라이트: | Piezoresistive barometric pressure transducer,Against Impact barometric pressure transmitter,Differential barometric air pressure sensor |
||

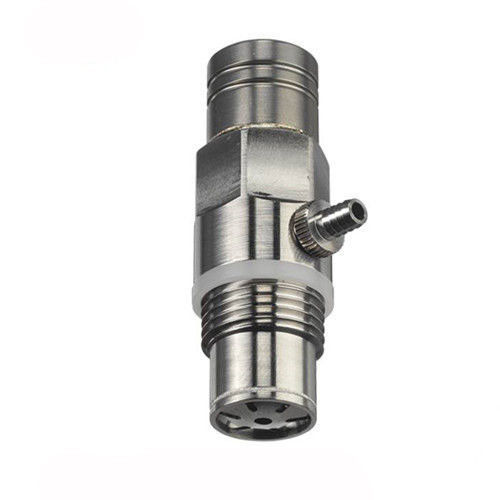

충격 차별 Piezoresistive 기압 감지기에 대하여
압력은 얇은 강철 격막 및 전송 mediumof 실리콘 기름을 통해 실리콘 측정 요소의 정면에 가합니다. 이 실리콘 측정 요소에는 microme-chanically 일어난 막 구조가 있습니다. 그것은 휘트스톤 브리지에서 연결된 implantedpiezoresistive 저항기를 포함합니다. Thereference 압력 (가스 전용)는 호스 젖꼭지 (dia. 3.5)를 통해 측정 요소의 뒤쪽에 먹입니다. 측정 요소의 사이 전면 및 후면 pressuredifference가 있을 때, 교량은 균형이 잡히지 않고 압력에 비례 출력 신호는 생성됩니다
열 효력은 감지기로 건축된 tu- ned 저항기에 의해 주로 개인적으로 보상됩니다. 감지기는 배경 고립됩니다.
신청
이 감지기의 주요 응용 프로그램의 한개는 정체되는과 동 압력을 측정하기 위한 것입니다. thereference 압력에서 압력에 있는 다름은 측정됩니다. 보통 상태에서, thereference 압력은 주위 압력과 동등할 것입니다. Thesensors는 과압을 검출하기 위하여 측정되고, 그래서 그 지역에서서만 사용되어야 합니다. 매체가 강철 격막으로 분리되다는 사실은 감지기가 대부분의 신청에서 사용될 수 있다는 것을 의미합니다. 강철 격막에는 및 실리콘 기름 충전물에는 감지기의 동적 행동에 대한 아무 효력도 없습니다. 감지기는 증폭기 유형 4603B도 함께 사용됩니다.
특징
참고 압력을 위해 사용될 매체는 말리기 위하여 제한되, 가스를 비 침식하. 관의 길이 때문에, 참고 압력은 정체되는 압력으로서만 측정될 수 있습니다. 호스 젖꼭지 (dia. 3.5)는 제거될 수 있습니다
감지기는 그의 가치가 공장 구경측정에 의하여 isdetermined 일정한 현재로 공급됩니다. 이 구경측정 현재 andzero 점은 구경측정 증명서에 있는 각 감지기를 위해 따로따로 보입니다. 이 가치는 증폭기 Type4603B에 조정될 수 있습니다. 현재 구경측정 및 영 점은 definedto 줍니다 압력 of100 %FS를 위해 500 mV의 감지기 출력 신호를입니다.
기술적인 자료 (Tref = 25 °C)에
| 감지기 유형 | 4053… | 4053A1 | 4053A2 | 4053A5 | 4053A10 | |
| 범위 | 배럴 | 0… 1 | 0… 2 | 0… 5 | 0… 10 | |
| O | erload 과압 | |||||
| 배럴 | 2,5 | 5 | 12,5년 | 25 | ||
| Underpressure | barabs | 진공에 | 진공에 | 진공에 | 진공에 | |
| 명목상 감도 | mV/bar/mA | 125 | 62,5 | 25 | 12,5년 | |
| 선형성 | %FSO | <_> | <_> | <_> | <_> | |
| 영 점 typ의 안정성. ** | %FSO/a | <_0> | <_0> | <_0> | <_0> | |
| 열 영 점 변화 ** | %FSO | <_> | <_> | <_> | <_> | |
| 자연 빈도 | kHz | ≈15 | ≈30 | ≈80 | ≈120 | |
| 참고 압력 범위 | barabs | 0… 1,2 | ||||
| 실물대 산출 (FSO) * | mV | 500 | ||||
| 구경측정 현재 범위 Ical | mA | 12… 5 | ||||
| 입출력 임피던스 | kW | ≈3 | ||||
| 0개의 막대기 rel에 0 | mV | <> | ||||
| 안정성: 감도 typ. ** | %/a | <0> | ||||
| 열 감도 변화 ** | % | <> | ||||
| 보상된 온도 편차 | °C | – 20… 50 | ||||
| 최소한도/최고 온도 | °C | – 40/70 | ||||
| 토크 강화 | N·m | 12… 20 | ||||
| 가속도 감도 | mbar/g | <0> | ||||
| 충격 저항 | g | 1 000 | ||||
| 무게 | g | 33 | ||||
| 마개 | Fischer 유형 SE 103A054 | |||||
| 구경측정 증명서에서 명기된 것과 같이 *Calibration 현재 | ||||||
| ** 보상된 온도 편차에서 - | ||||||
